Einfamilienhaus Sch., Obsteig

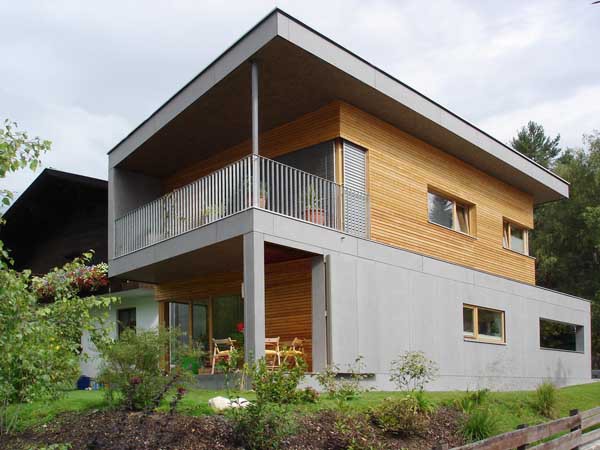

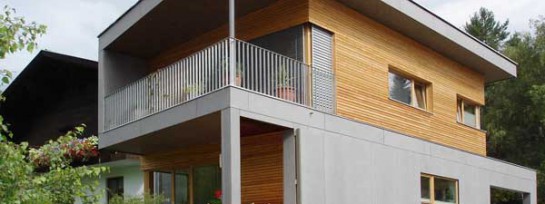

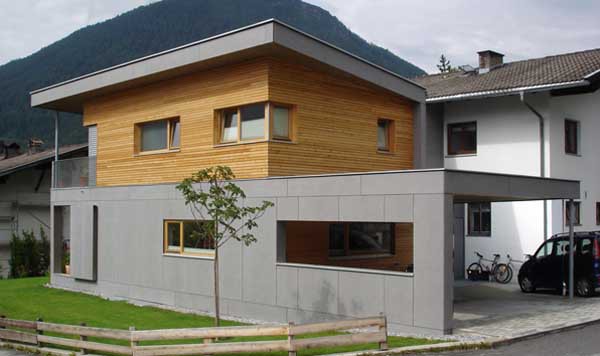

Der Anbau an das Elternhaus verschafft der Jungfamilie Raum. Nach 8 Monaten Planungszeit wurde das nach den Kriterien der Niedrigenergiebauweise konstruierte Holzhaus in nur 6 Monaten (inklusive Kellergeschoß in WU-Beton) errichtet. Die passive Nutzung der Sonnenenergie erfolgt durch die Lage und Ausrichtung der Architektur und damit verbundenen Größe der Fenster. Weiters erfolgte eine bauliche Abschattung der großen Fensterelemente. An der Fassade wechseln je nach Witterungseinfluß Zementfaserplatten (Cembonit) mit geölter Lärchenholzfassade. Ein geölter Eichenstabparkett vermittelt in den Wohnbereichen Atmosphäre. Schiefer fand Verwendung in den Nassbereichen. Die Terrassen- und Balkonroste bestehen ebenfalls aus Lärchenholz.
Obsteig
Tirol
2007
Planer
Imgang Architekten ZT OG - DI Tanja Messner, Arch. DI Christoph Milborn
6020
Innsbruck
Gumppstraße 51 - 53
office@imgang.com
+43 512278615
+43 512282155
www.imgang.com
Ausführende Holzbaufirma
Dach+Fach Holzbau GmbH
6404
Polling in Tirol
Gewerbezone 5
Österreich
Innsbruck-Land
info@dachundfach.at
+43 5262 61133
+43 5262 6113340
http://www.dachundfach.at
Dimensionen
3
2
655,0 m3
189,5 m2
Bausystem
Rahmenbau
Keller in WU-Beton
Außenwandkonstruktion
Gipskartonplatte 1,25 cm
Installationsebene / Lattung mit Dämmung 5,0 / 6,0 cm
OSB-Platte 1,5 cm
Holzständerkonstruktion mit Dämmung ausgefacht 20,0 / 6,0 cm
Agepan DWD-Platte 1,6 cm
Montagelattung mit Hinterlüftung 3,0 / 8,0 cm
3-Schichtplatte bzw. Holzverschalung Lärche
oder
Cembonitplatte 0,8 – 1,0 cm
Deckenkonstruktion
Fliesen 1,1 cm
Fliesenbett 0,4 cm
Heizestrich 7,5 cm
Trittschalldämmung 3,0 cm
Schüttung 4,0 cm
OSB Platte 1,5 cm
Konstruktionsvollholz 24,0 / 8,0 cm
OSB-Platte 1,5 cm
Profil 3,0 cm
Gipskarton-Feuerschutzplatte 1,25 cm
Dachkonstruktion
beschiefertes Bitumendach 1,0 cm
Rauhschalung 2,4 cm
Konterlattung 6,0 / 8,0 cm
AGEPAN DWD-Platte 1,6 cm
Brettschichtholz-Leimbinder mit mineralischer Dämmung 28,0 / 8,0 cm
OSB-Platte 1,5 cm
Lattung mit mineralischer Dämmung 5,0 cm
Gipskartonplatte 1,25 cm
Sonstiges
Decke Kellergeschoß:
Parkett 2,5 cm
Heizestrich 6,5 cm
Trittschalldämmung 3,0 cm
Schüttung 4,0 cm
Stahlbeton 20,0 cm
Dämmplatten 8,0 cm
Fassadengestaltung mit Holz
Stülpschalung
Holzwerkstoffplatten

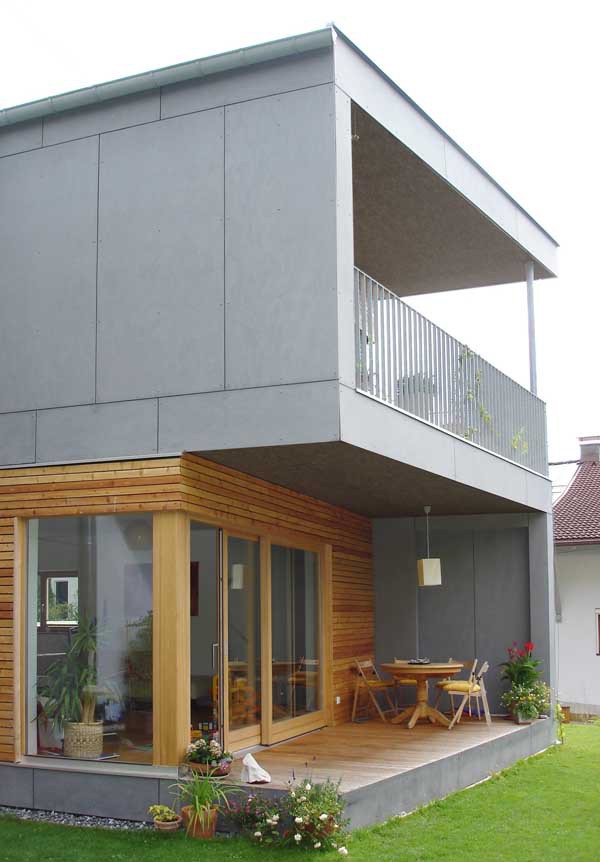

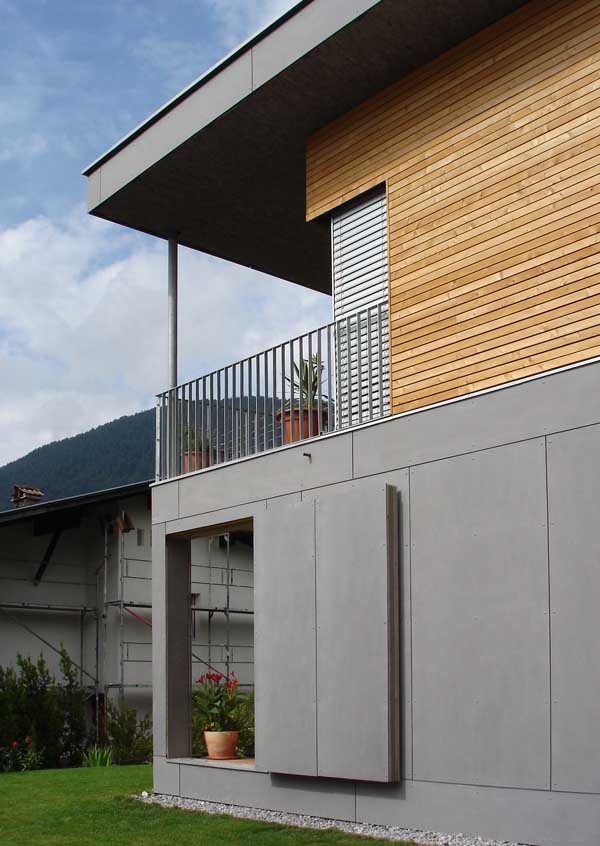

Zementfaserplatten an der Fassade im Witterungsbereich, Lärchenschalung im konstruktiv geschützten Bereich
Holzschutz
Vordach
natürlich dauerhafte Holzarten: Lärche
Niedrigenergiegebäude
Heizung des Altbaues wird mitgenutzt
Solar
