Passivhaus Gentner

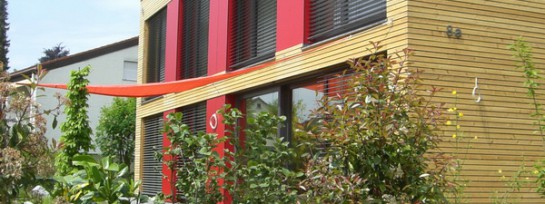

Auf einer Grundfläche von 15,70 x 8,80 m entstanden insgesamt 257 m² Wohnfläche in zwei Vollgeschossen mit einer Saunaterrasse auf der Nordseite und einer großen Sonnenterrasse auf der Südseite. Die Südfassade ist, wie bei einem Passivhaus üblich, mit maximaler Glasfläche versehen, um möglichst viel Sonne "passiv" zu ernten. Das kompakte Gebäude für derzeit 4 Personen wurde so konzipiert, dass später 42 m² als separate Einliegerwohnung mit eigenem Zugang abgetrennt werden können. Auf der Nordseite des Passivhauses befindet sich eine unterkellerte Doppelgarage mit Abstellräumen, die mittels eines überdachten Durchganges mit dem Passivhaus verbunden ist. Das vom PHI zertifizierte Gebäude ist mit einer kontrollierten Be- und Entlüftung ausgestattet. Die minimal benötige Restheizung wird mittels Fußbodenheizflächen realisiert, welche ebenso wie die Warmwasserversorgung über Solarkollektoren gespeist wird. Sollten diese nicht ausreichen, wird der Restbedarf im "Notfall" durch einen Pelletofen mit Wassertasche sichergestellt.
Immenstaad
Deutschland
2007
Bauherr
Familie Gentner
88090
Immenstaad
Kretzergang 8a
Deutschland
markus.gentner@gks-hydraulik.com
+49 7545901201
Planer
Arch. Martin Wamsler
88677
Markdorf
Weinstein 2
Deutschland
wamsler@architekt-wamsler.de
+49 75448104
+49 754472434
www.architekt-wamsler.de
Ausführende Holzbaufirma
Holzbau Looser GmbH
88677
Markdorf
Otto-Lilienthal-Str. 9
Deutschland
looser-holzbau@t-online.de
+49 75444215
+49 754472636
Ausführende Tischlerei
Thomann GmbH
88131
Lindau
Heuriedweg 34-36
Deutschland
m.voit@thomann.biz
+49 838270580
+49 8382705844
Statiker
Paul Speh
72517
Sigmaringendorf
Laizer Öschle 39
Deutschland
speh-ingenieur@t-online.de
+49 757164550
Außenwandkonstruktion
Streichputz
Gipskartonplatte 1,25 cm
OSB 1,5 cm
Dämmständer mit Zellulosedämmung 36,0 cm
DWD-Platte 1,6 cm
Stamisol Folie
Lattung
Holzverkleidung bzw. Faserzementplatten
0,111 W/m²K
Deckenkonstruktion
Bodenbelag
Estrich
Trittschalldämmung 2,5 cm
Dämmung EPS 6,0 cm
OBS 1,8 cm
Deckenbalken 20,0 cm dazwischen ca.4,0 cm Schalldämmung
Rieselschutzbahn
Lattung
Gipskartonplatten
Dachkonstruktion
Gipskartonplatte 1,25 cm
Lattung 3,0 cm
Intello plus
TJI-Träger 35,6 cm mit Zellulosedämmung
Rauhspundschalung 2,4 cm
Dachabdichtung
extensive Begrünung
0,113 W/m²K
Sonstiges
0,12 W/m²K
Fassadengestaltung mit Holz
Holzwerkstoffplatten
Holzschutz
natürlich dauerhafte Holzarten: Lärche
Nullheizenergiegebäude bzw. Passivhaus
Längsseite nach Süden ausgerichtet
Solar
Pellets
Biomasse
Solar
Pellets
