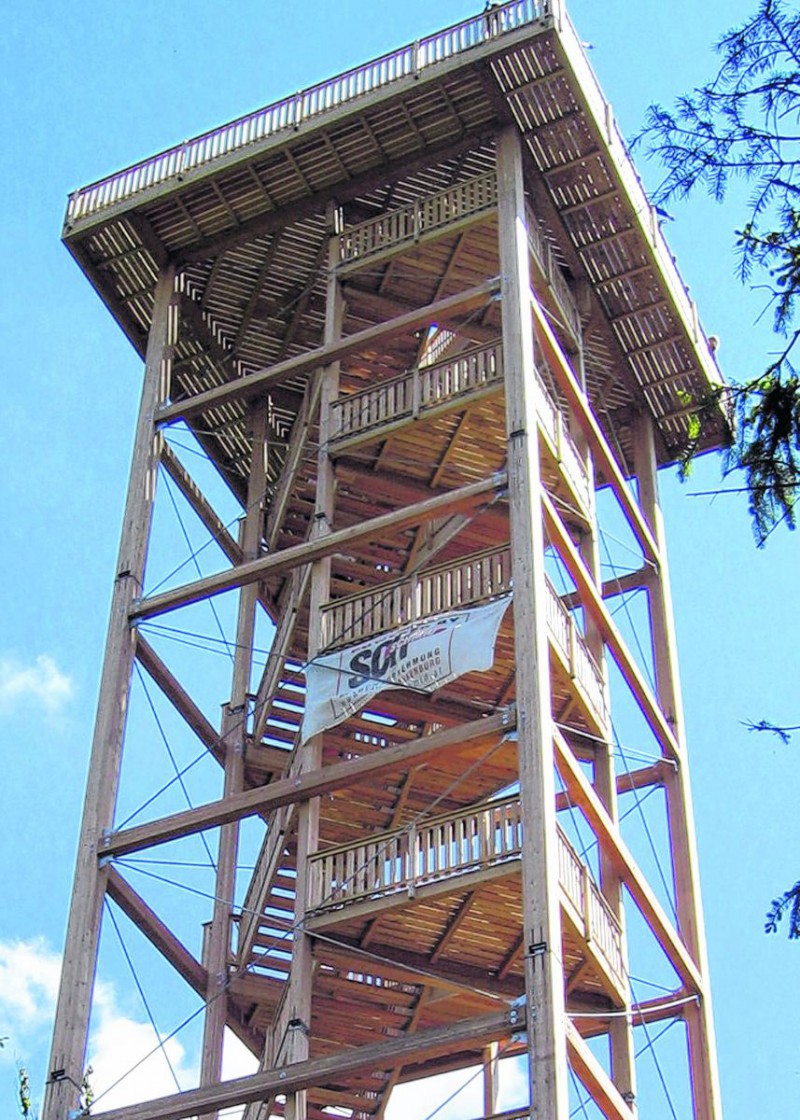

Aussichtsturm Göblberg
Der Turm ist auf einer ca. 11,70 m breiten quadratischen Stahlbetonplatte mit einer Stärke von 60,0 cm flach gegründet. Die Treppe zwischen den Stützen ist unter 45 Grad diagonal angeordnet. Die dadurch entstehenden dreiecksförmigen Podeste bieten in jedem Halbgeschoss ausreichend Platz für eine Zwischenrast. Die Stützen des Turmes bestehen aus Blockverleimten Brettschichtholzquerschnitten mit einem Querschnitt von 36/36 cm und sind über die Höhe 2 mal gestoßen. Zwischen den Hauptstützen sind Nebenstützen mit einem Querschnitt von 16/30 angeordnet. Auf diesen liegen über einen unter 45 Grad verlaufenden Querträger mit einem Querschnitt von 18/38 die Podeste und Treppenläufe auf. Das Hauptfachwerk des Turmes wird durch die vier Hauptstützen und jeweils in den Halbgeschoßen angeordneten Druckpfosten mit einem Querschnitt von 22/34 und gekreuzten Stahlzugstangen gebildet. Die Montage des Turmes erfolge in drei Abschnitten zu jeweils 10,0 m Höhe. Die Turmteile wurden auf einem Montageplatz neben dem Fundament einschließlich der Treppen vormontiert und anschließend aufeinander gestellt. Durch die Vormontage der Treppen war der Turm sofort begehbar. Anschließend mussten noch die Geländer montiert werden. Sämtliche Knotenverbindungen über Hirnholz wurden mit eingeschlitzten Knotenblechen und Stabdübeln ausgeführt. Dabei sind die Hirnholzflächen vom jeweiligen Anschluss abgesetzt um stehende Feuchtigkeit im Bereich der Stirnflächen zu vermeiden und eine gute Luftumspülung zu gewährleisten. Die Montagestoß der Hauptstützen wurde so ausgebildet, dass der Stahlteil innen liegt und durch das Holz von oben abgedeckt wird. Die Druckplatte am unteren Stab deckt die gesamte Hirnholzfläche ab, steht über und bildet somit eine Tropfkante. Sämtliche Bodenflächen und Treppenstufen wurden auf Abstand gelegt, dass das Wasser ablaufen und die Holzoberflächen schnell trocknen können. Die Konstruktionsteile sind aus Brettschichtholz bzw. Konstruktionsvollholz in Lärche gefertigt. Stahlteile sind verzinkt. Sämtliche von Personen begehbaren Flächen, Treppen und Plattform sind auf eine Nutzlast von 5,00 kN/m² ausgelegt. Wind wurde bis zu einer max. Windgeschwindigkeit lt. Ö-Norm von 130 km/h berücksichtigt. Dabei wurde davon ausgegangen, dass der Turm durch Fahnen oder sonstige Banner teilweise verhängt ist.
Frankenburg
Oberösterreich
2006
