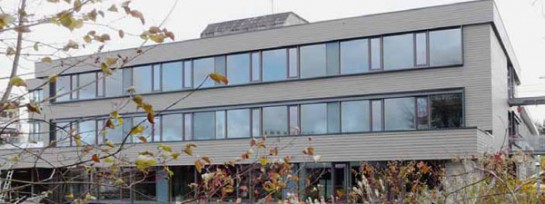

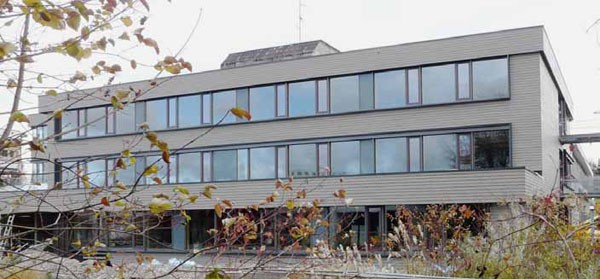

Generalsanierung Realschule in Buchloe
Die Planungsaufgabe für das Marktoberdorfer Architektenbüro müller.schurr.architekten war die Generalsanierung des Schulgebäudes aus dem Jahr 1980 mit besonderem Augenmerk auf die Engergieeffizienz. Die Schule hatte einen Primärenergiebedarf von 125 kWh/m²a.
Eine natürliche Belüftung und ein Bezug der Schüler und Lehrer zum Außenklima und der Umwelt ist durch Öffnungsflügel in der Fassade gegeben.
Die neuen Fassadenelemente basieren auf einer beidseitig beplankten, mineralwollgedämmten Holztafelbauweise, deren Ständer aus Brettschichtholz bestehen. Die frei wählbare Außenhaut der Elemente ist in Buchloe in einer Holzschalung aus Lärchenholz hergestellt.
Zur Schadstoffvermeidung wurde auf die Verwendung weitgehend naturbelassener Holzbauteile geachtet. Die Klassenräume sind durch die großen, hohen Fensterbänder natürlich belichtet. Eine Verschattung wird durch den verfahrbaren Sonnenschutz ermöglicht, der nutzergesteuert eingesetzt wird.
86807 Buchloe, Kerschensteinstraße 2
Deutschland
2009
Bauherr
Landkreis Ostallgäu, in Vertretung durch Herrn Landrat Johann Fleschhut
87616
Marktoberdorf
Schwabenstraße 11
Deutschland
+49 83429110
Planer
müller.schurr.architekten
87616
Marktoberdorf
Ruderatshofener Straße 4
Deutschland
info@e3-architekten.com
+49 8342420470
+49 83424204729
www.e3-architekten.com
Ausführende Holzbaufirma
Holzbau Ambros
87659
Hopferau
Hauptstraße 5
Deutschland
info@ambros-haus.de
+49 8364983430
+49 83649834323
Dimensionen
4
3
8153,0 m2
6535,0 m2
2778,0 m2
27823,0 m3
0,8
0,34
Bausystem
Mischbau (Prinzip)
Rahmenbau
Primärkonstruktion
Stahlbetonskelletbau im Bestand
Außenwandkonstruktion
Innenputz 1,0 cm
Bestand Stahlbeton 16,0 cm
Heraklithplatte 4,0 cm
Ausgleichsdämmung 3,5 cm
OSB-Platte 1,5 cm
Pfosten 20,0 cm
Wärmedämmung 10,0 cm
Fermacellplatte 1,25 cm
diffusionsoffene Fassadenbahn als winddichte Ebene
unterkonstruktion der Fassadenschalung 4,0 cm
Trapezschalung aus Lärche 3,0 cm
0,119 W/m²K
30
Trennwandkonstruktion
Deckenkonstruktion
Belag 0,5 cm
Leichtbeton 7,0 cm
Zementestrich 5,5 cm
Trittschalldämmung 3,0 cm
Perlite 2,0 cm
Stahlbeton bestand 15,0 cm
Magerbeton 10,0 cm
Dachkonstruktion
Stahlbeton bestand 20,0 cm
PUR 7,0 cm
XPS 7,0 cm
0,191 W/m²K
Sonstiges
gedämmtes Blindelement Fassade:
OSB-Platte 1,5 cm
Pfosten 20,0 cm
Wärmedämmung 10,0 cm
Femacellplatte 1,25 cm
0,154 W/m²K
Fassadengestaltung mit Holz
Deckleistenschalung
Holzschutz
natürlich dauerhafte Holzarten: Lärchenholz
Oberflächenbehandlung der Fassade
Holzlasur auf Ölbasis, selbstabbauend
Nullheizenergiegebäude bzw. Passivhaus
Ausrichtung in alle Himmelsrichtungen
Gas
kontrollierte Wohnraumlüftung
Fernwärmeversorgung vom benachbartem Schwimmbad
17 kWh/m²a
5688 m² m2
16 kWh/m²a (nach PHPP) kWh/m2a
A++
