Mehrgeschossiger Wohnbau auf Arzill, Imst

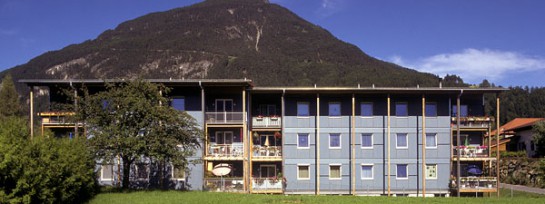

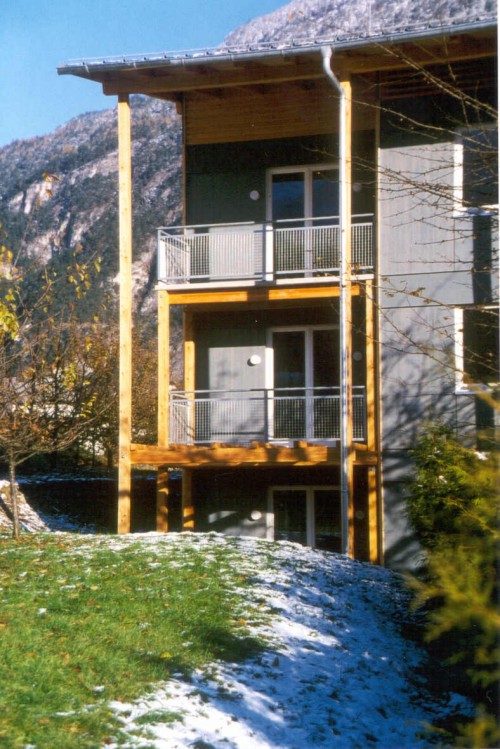

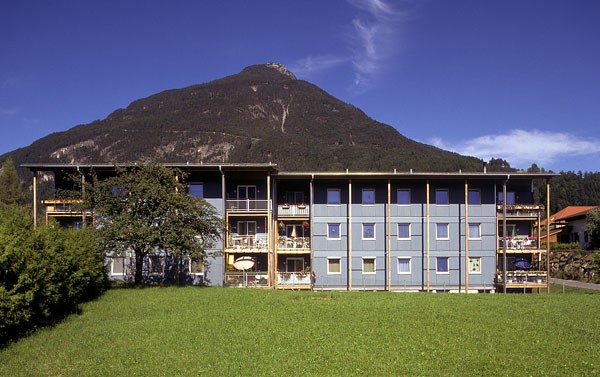

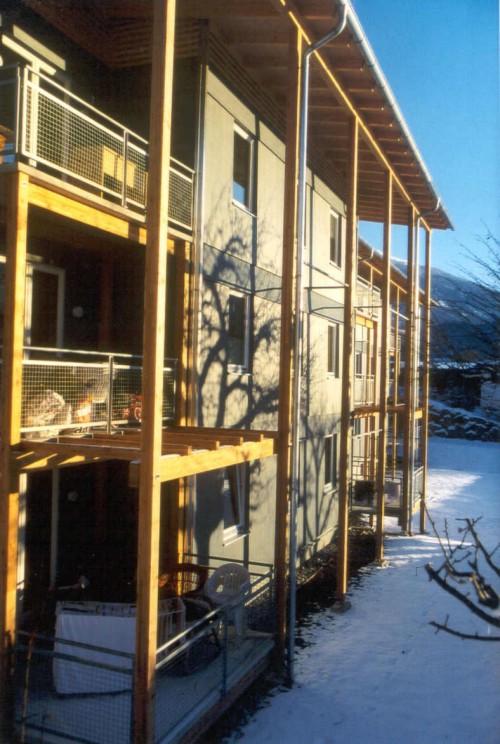

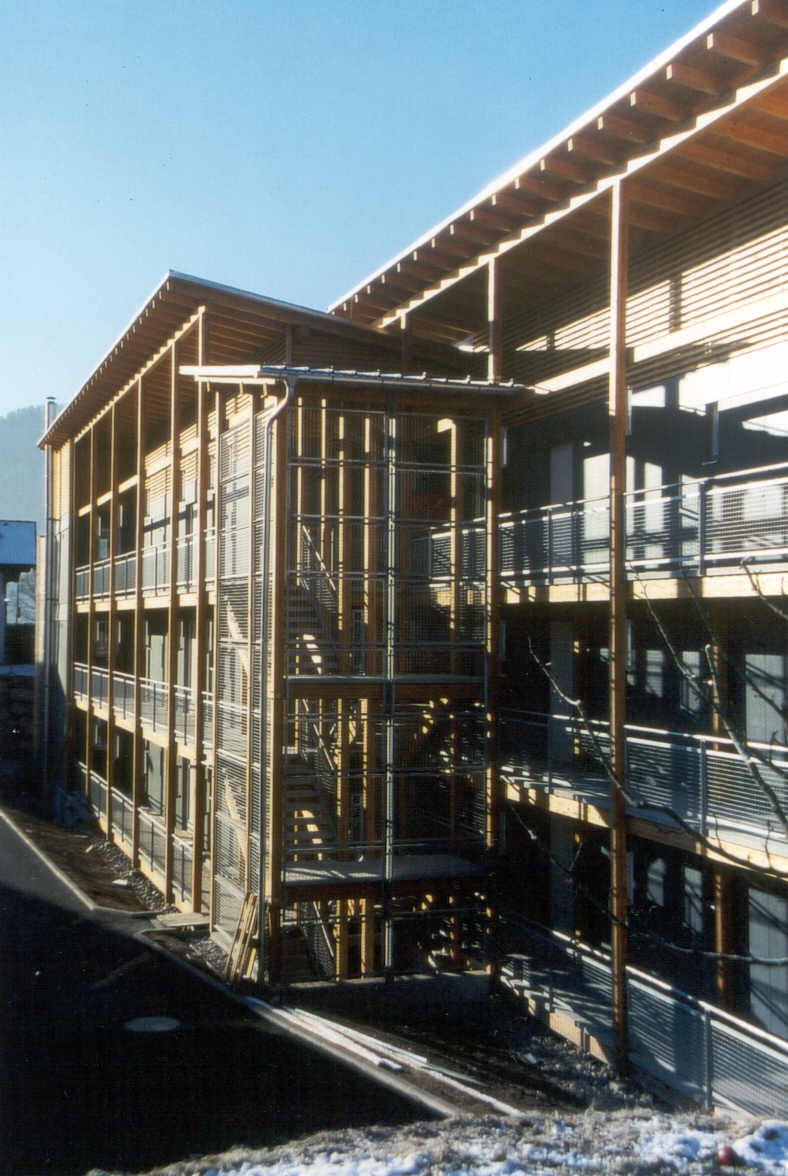

Dieser Wohnbau ist das erste dreigeschossige Mehrfamilien-Wohnhaus in Tirol, dass in Holzbauweise errichtet wurde. 18 Wohneinheiten werden über ein offenes, extern angebrachtes Stiegenhaus mit Laubengängen an der Ostseite des Hauses erschlossen. An der Westseite sind eingezogene und somit blickgeschützte Balkone angeordnet. Die Südfassade ist zur Gänze mit senkrecht angeordneten, in der Fassade integrierten Sonnenkollektoren verkleidet. Die Holzfassade ist hinterlüftet und mit großen, blau lasierten Fichten-Dreischichtplatten verkleidet. Das flachgeneigte Pultdach ist mit einer Blechdeckung versehen. Die Laubengänge und Balkone sind aus Erhaltungsgründen aus Betonfertigteilen auf einer Lärchenunterkonstruktion gefertigt. Die Decken über EG und 1.OG sind aus schallschutztechnischen Gründen aus Betonfertigteilen hergestellt. Zwischen den Wohnungen ermöglichen durchgehende Gebäudefugen einen optimalen Schallschutz. Der Energiebedarf für die Heizung dieses Niedrigenergiegebäudes wird durch eine Pelletsheizung abgedeckt, die Warmwasserbereitung erfolgt zusätzlich über eine Solaranlage (alternativ auch elektrische Aufbereitung möglich).
Imst, Auf Arzill
Tirol
1998
Bauherr
GHS Gemeinnützige Hauptgenossenschaft des Siedlerbundes
6010
Innsbruck
Innrain 95
ghs@siedlerbund.com
+43 51252061
+43 5125206139
Planer
Steinklammer Georg, DI, Architekt
9900
Lienz
Tirolerstraße 19
office@team-steinklammer.at
+43 485265920
+43 48526592020
www.architekt-steinklammer.at
Ausführende Holzbaufirma
Unterluggauer Holzbau GmbH
9900
Lienz, Osttirol
Aguntstraße 15
Österreich
Lienz
holzbau@unterluggauer.at
+43 4852 62800
+43 4852 628008
http://www.unterluggauer.at
Statiker
DI Hermann Bodner
9900
Lienz
Mühlgasse 23
statik.hbodner@aon.at
+43 4852645850
Dimensionen
3
1912,0 m2
407,0 m2
4540,1 m3
3
798,3 m2
0,21
Bausystem
Mischbau (Prinzip)
Zellenbau
Wände in Holztafelbauweise, Decke über EG und 1.OG aus Stahlbetonfertigteilen, Balkon und Laubengang aus Betonfertigteilen.
Außenwandkonstruktion
3-Schichtplatte aus Fichte
Lattung
OSB Platte, Stösse verklebt
Rippen 50/200 mm
Gefachbereich mit Wärmedämmung
Dampfsperre
Gipsfaserplatte
Lattung
Wärmedämmung 60 mm
Gipskartonplatten 2 lagig
0,16 W/m²K
60
Trennwandkonstruktion
Holztafeln 2-fach mit vom EG bis Dachgeschoss durchlaufender Fuge für einen verstärkten Schallschutz
bzw.:
Gipskartonplatten 2 lagig
Rippen 50/150 mm
Gefachbereich mit Wärmedämmung, doppelt entkoppelt mit
1 cm Fuge
60
Deckenkonstruktion
Decke über KG: Stahlbetonplatte
Decke über EG und 1. OG: Stahlbetonfertigteilplatten
Decke über 2.OG Holztramdecke
bzw.:
Bodenbelag:
Zementestrich
Trittschalldämmung
Kiesschüttung
Stahlbetonfertigplatte 160 mm
90
Dachkonstruktion
Dachhaut Trapezblech
10° Pultdach – Sparrenkonstruktion Kaltdach hinterlüftet
90
Sonstiges
Wärmedämmung 300 mm
Dampfsperre
Streuschalung
Gipskartonplatte 2-lagig
Tramdecke (Platten) mit Wärmedämmung 300 mm
0,13 W/m²K
90
Fassadengestaltung mit Holz
Holzwerkstoffplatten
3-Schichtplatten
Holzschutz
Vordach
Oberflächenbehandlung der Fassade
Dickschichtlasur 3-fach
Niedrigenergiegebäude
Biomasse
Biomasse
Solar
alternativ auch elektrisch möglich
Holzpellets
