Brücke über den Katschbergpass, Schiweg

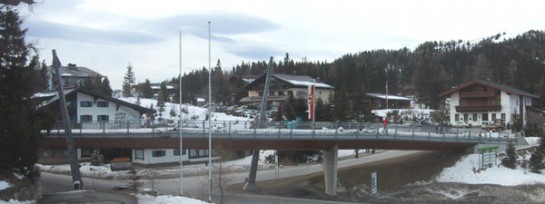

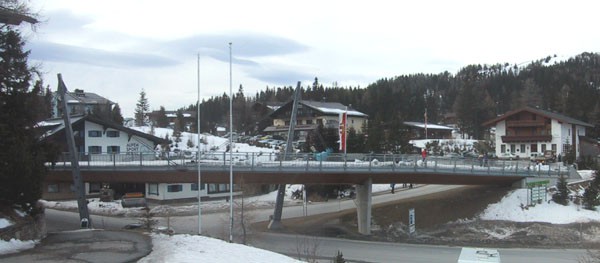

Es ist einmalig, dass der 1641 Meter hoch gelegene Ort Katschberghöhe mit seinen 50 Einwohnern über eine Holzbrücke von solcher Dimension verfügt. Sie verbindet mit einer Spannweite von etwa 77 Metern die Seilbahnanlagen auf das Tschaneck (westlich der Brücke) und jene auf das Aineck (süd-östlich des Objekts). Die gänzlich in Holz ausgeführte Hohlkastenbrücke ist ein Referenzobjekt und Vorzeigemodell für den Holzbau.
Brückenklasse: Feldwegbrücke Klasse I
Gesamtkosten: ca. € 1.900.000
Katschberghöhe
Salzburg
1998
Bauherr
Marktgemeinde St. Michael im Lungau
5582
St. Michael
Marktplatz 1
buergermeister@gde-st-michael.salzburg.at
+43 64777772
+43 6477777224
www.sankt-michael.at
Planer
WIEHAG GmbH
4950
Altheim
Linzer Straße 24
Österreich
Braunau am Inn
Ausführende Holzbaufirma
WIEHAG GmbH
4950
Altheim
Linzer Straße 24
Österreich
Braunau am Inn
Statiker
WIEHAG GmbH
4950
Altheim
Linzer Straße 24
Österreich
Braunau am Inn
Primärkonstruktion

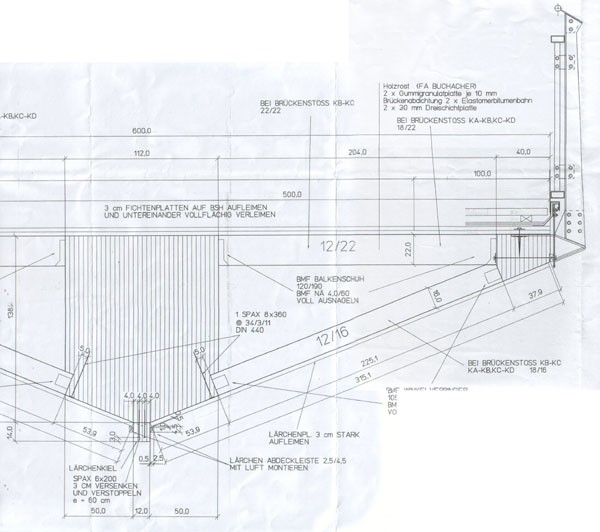

Vierfeldträger - mittleres Auflager abgespannt, Primäres Tragsystem: BSH-Kern Fichte 112 x 138,4 cm (Unterseite abgeschrägt)
Hohlkastenbrücke, Spannweite 77,0 m
Sonstiges
Geländersteher: Profilblech 8 mm, Handlauf: Rohr Ø 48 mm, Ausfachung: Profilrahmen und verschweißten Metallstäben
Fahrbahn: 2 Elastomerbitumenbahnen auf den Dreischichtplatten, darauf 2 Gummigranulatmatten (je 1 cm), Lärchenrost (zwei Mal 5 cm)
Fassadengestaltung mit Holz
Holzwerkstoffplatten
Die tragende Konstruktion befindet sich unter der durch zwei Elastomerbitumenbahnen abgedichteten Fahrbahn und ist somit von Witterungseinflüssen abgeschirmt
Holzschutz
natürlich dauerhafte Holzarten: Dreischichtplatten aus Lärche zur Aussteifung und Verkleidung der Rumpfunterseite
Oberflächenbehandlung der Fassade
farblose Grundierung mit Wirkstoffen gegen Insekten- und Pilzbefall
