Doppelhaus A./F. Zu- und Umbau

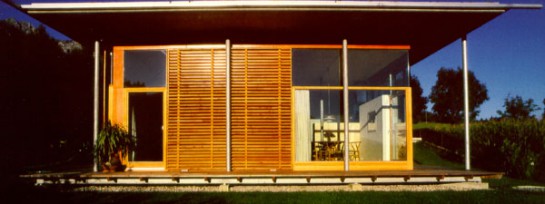

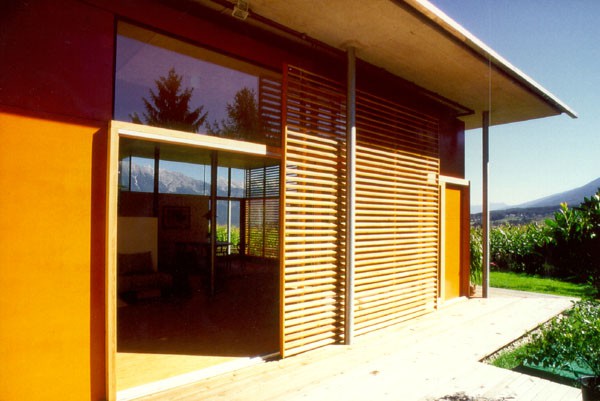

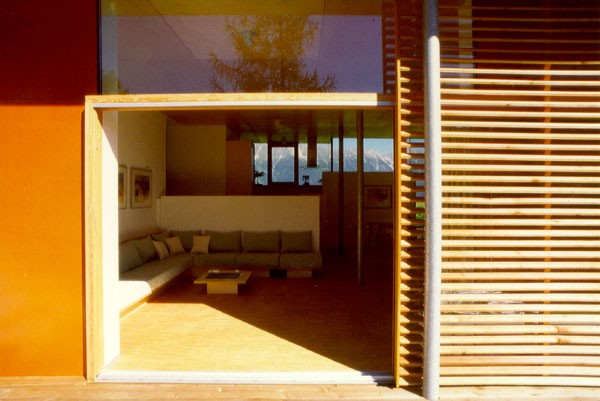

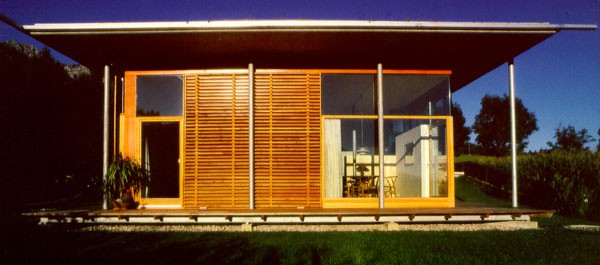

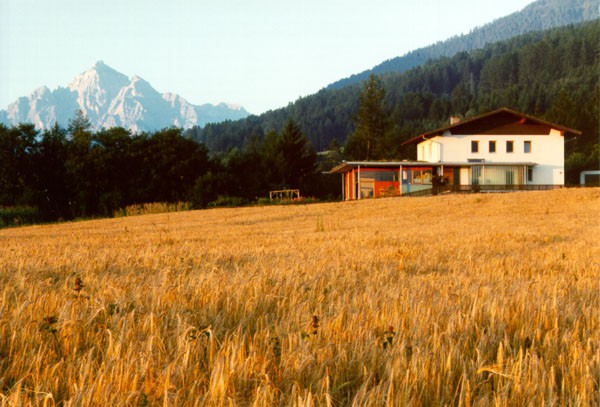

Konträr in Formensprache und Material zeigt sich der Zu- und Umbau des Mehrfamilienhauses A./F. in Raitis. Einzig eine horizontale Betonplatte bildet eine Verbindung beider Bauten. Die alte Ortbetonplattendecke wurde in derselben Schlankheit als Dach des Zubaues weitergeführt. Die rundum auskragende Platte ist auf 9 Stahlstützen gelagert und thermisch getrennt von der leichten lichtdurchfluteten Holzbox - ein Holzriegelbau mit Holzbalkenkonstruktion. Fensterflächen sind zu einem großen Teil Fixverglasungen, alle öffenbaren Elemente sind holzgerahmt. Schiebeläden aus Lärchenholzlamellen filtern das einfallende Sonnenlicht.
Mutters
Tirol
1997
Bauherr
Christa und Mag. Hannes Aigner
6020
Mutters
Raitis 32
Planer
Arch. DI Manfred Gsottbauer
6020
Innsbruck
Müllerstraße 28/Stöckl
Österreich
architektur@gsottbauer.at
+43 512 587305
+43 512 58730516
Ausführende Holzbaufirma
Zimmerei Christian Egger
6167
Neustift
Stackler 453
+43 52262305
Statiker
DI Christian Aste
6020
Innsbruck
Erlerstraße 13
Österreich
Dimensionen
1
1
660 m2
62 m2
201 m3
Bausystem
Skelettbau
Holzriegelbauweise
Primärkonstruktion
Ortbetonplattendecke auf Stahlstützen darunter - mit Durchlüftung - Holzriegelbau mit Holzbalkenkonstruktion
Außenwandkonstruktion
phenolharzbeschichtete Sperrholzplatten 1,2 cm
Lattung/Hinterlüftung 3,0 cm
Bitumen-Weichfaserplatte 2,0 cm
Holzriegelkonstruktion 16,0 cm
Wärmedämmung im Gefachbereich 16,0 cm
OSB-Platte 2,0 cm
Installationsebene 3,0 cm
Gipskartonplatte mit Dampfbremse 1,5 cm
0,236 W/m²K
Dachkonstruktion
Extensives Gründach – feuchtigkeitsisolierend
Stahlbetondecke 20,0 cm
Hinterlüftung
Bitumen-Weichfaserplatte 2,0 cm
Wärmedämmung 22,0 cm
OSB-Platte 2,0 cm
Dampfbremse
Birkensperrholzplatte 1,5 cm
0,187 W/m²K
Fassadengestaltung mit Holz
Holzwerkstoffplatten
Holzschutz
Vordach
Oberflächenbehandlung der Fassade
phenolharzbeschichtete Sperrholzplatten
Energiespargebäude
durch Südorientierung solare Wärmegewinne
Öl
Biomasse
Holz für Grundofen
