Holzbautendokumentation - Holzbauten Detail
Brücke über den Zinkenbach

Brücke über den Zinkenbach

Die neue Fachwerkbrücke über den Zinkenbach auf der historischen Bahntrasse von Salzburg nach Bad Ischl ersetzt eine alte Hängebrücke aus den 1960er Jahren. Das 40m lange Fachwerk aus Lärchenbrettschichtholz mit Zugdiagonalen aus Stahl gliedert sich in 10 Felder. Das schützende Dach ist als statisch wirksame Scheibe ausgebildet und findet in der vorgehängten Lärchenschalung seine Fortsetzung.

Gemeindegrenze Strobl/St. Gilgen

Salzburg

2008

Kategorie
Bauwerke
Fahrrad-/Fußgängerbrücke

Firmen/Bauherr
Bauherr
Gemeinde Strobl

5350

Strobl


Planer
DI Kurt Pock

9800

Spittal an der Drau

Neuer Platz 8

kurt.pock@holzbau-statik.at

04762/33102

04762/35353


Ausführende Holzbaufirma
Brandl Bauges.m.b.H.

4820

Bad Ischl

Traunkai 18

office@brandl-bau.at

+43 6132300

+43 6132300707

www.brandl-bau.at


Statiker
DI Kurt Pock

9800

Spittal an der Drau

Neuer Platz 8

kurt.pock@holzbau-statik.at

04762/33102

04762/35353

Technische Beschreibung
Dimensionen

Bausystem
Massivholzbauweise
Fachwerkbau
40m lange Fachwerk aus Lärchenbrettschichtholz mit Zugdiagonalen aus Stahl gliedert sich in 10 Felder.

Konstruktionselemente
Primärkonstruktion
40,0 m Spannweite mit einer 3,0 m breiten Fahrbahn

Gedeckte Fachwerkbrücke mit Zugdiagonalen

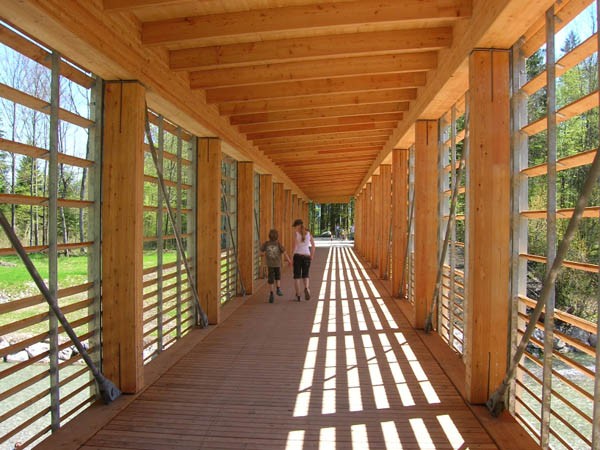

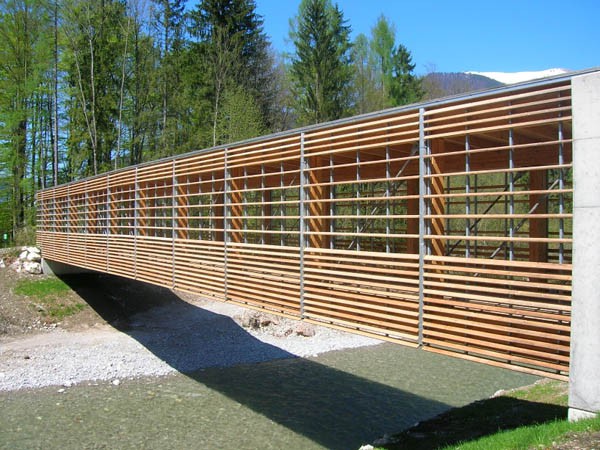

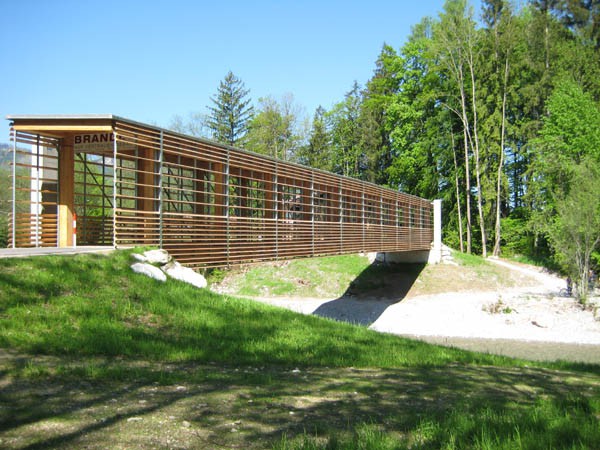

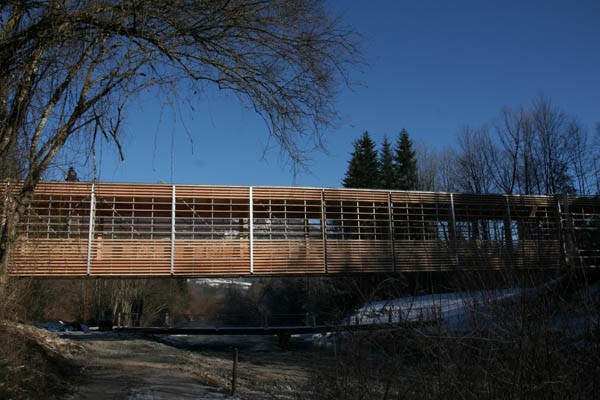

Bilder
