Doppelhaus Hirsch

Doppelhaus Hirsch

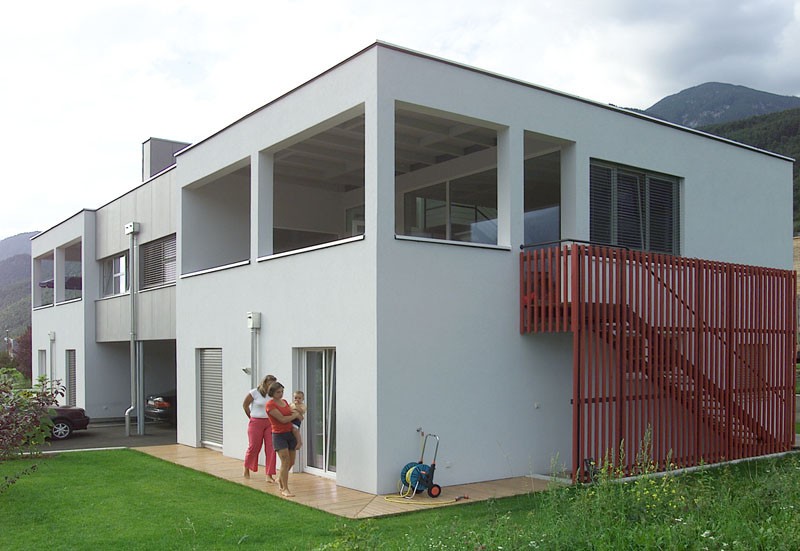

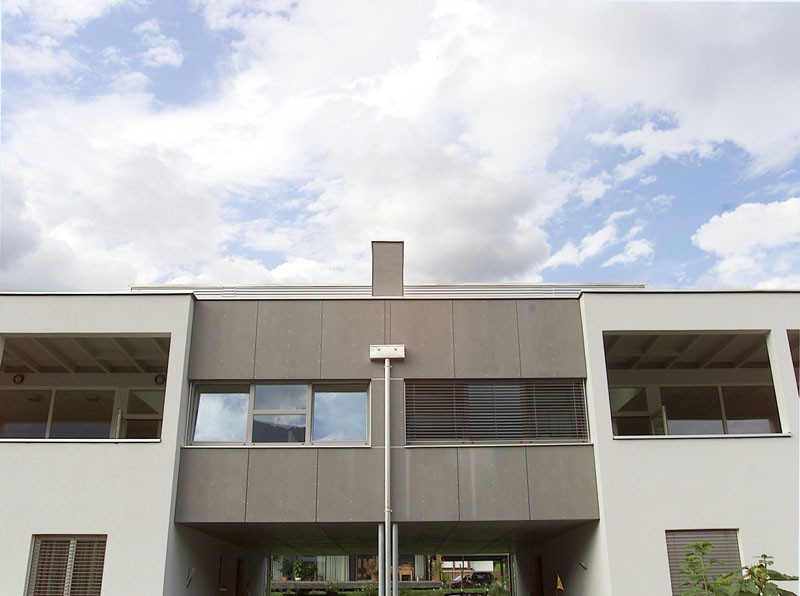

Das Wohnhaus der Familie Hirsch in Zirl zeigt in der Fassadengestaltung eine Komposition von Putz und Holzwerkstoffplatten. Cembonit sind silizium-kalkhaltige Platten, die mit mineralisierten Zellulosefasern verstärkt werden. Sie sind nicht brennbar, verwesen nicht und sie sind beständig gegen Insekten, Nagetiere und Schimmel.

Zirl

Tirol

2002

Kategorie
Gebäude
Mehrfamilien-/Doppelhaus


Firmen/Bauherr
Bauherr
Dr. Markus Hirsch/Dr. Bernhard Hirsch


Planer
Fred Stecher - ARTECH

6170

Zirl

Bühelstraße 20

Österreich

Innsbruck-Land

artech@inode.at

+43 5238 54598


Ausführende Holzbaufirma
Dach+Fach Holzbau GmbH

6404

Polling in Tirol

Gewerbezone 5

Österreich

Innsbruck-Land

info@dachundfach.at

+43 5262 61133

+43 5262 6113340

http://www.dachundfach.at

Technische Beschreibung
Dimensionen
2

2


658 m2

241 m2

1737 m3

150 m2


0,37

0,38


Bausystem
Rahmenbau

Konstruktionselemente
Außenwandkonstruktion

Putzfassade hinterlüftet
DWD Platte
Fichtenvollholz Konstruktion und Dämmung im Gefachbereich 16,0 cm
OSB-Platte
Installationsebene gedämmt


0,18 W/m²K

30


Trennwandkonstruktion

seperat gestellte Wände 16cm stark
mit Trennlage aus Weichfaserplatten


60


Deckenkonstruktion

OSB-Platten
Konstruktionsvollholz Fichte 20 cm
Dämmung 20 cm
OSB-Platten


30


Dachkonstruktion

Bitumendach
Schalung hinterlüftet
Sparrenlage
Sandwichdecke 24 cm


0,18 W/m²K

30


Fassadengestaltung mit Holz
Holzwerkstoffplatten

Holzschutz
Energietechnisches Konzept
Niedrigenergiegebäude

Gas
