Aussichtsturm und Informationszentrum "bahnorama"

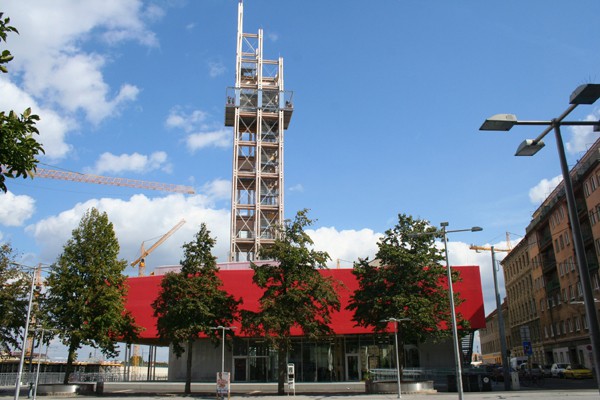

Unweit der Baustelle "Hauptbahnhof Wien" haben die ÖBB und die Stadt Wien einen knapp 67 m hohen Aussichtsturm und ein Informationszentrum errichtet, die Einblick in das riesige Bauprojekt geben sollen. Aussichtsturm und Infogebäude sind als temporäres Bauwerk konzipiert und werden bis 2015 an diesem Standort verweilen.
Aussichtsturm:
Höhe: 66,72 m
Die Besucherplattform in knapp 41 m Höhe wird mit zwei verglasten Panoramaliften und einer Treppenanlage erschlossen.
Die Holzkonstruktion wurde in vier Modulen (je bis zu 15 m hoch und 45 to schwer) am Boden vormontiert und mittels 400-Tonnen-Kran errichtet. Montagezeit 3 Wochen.

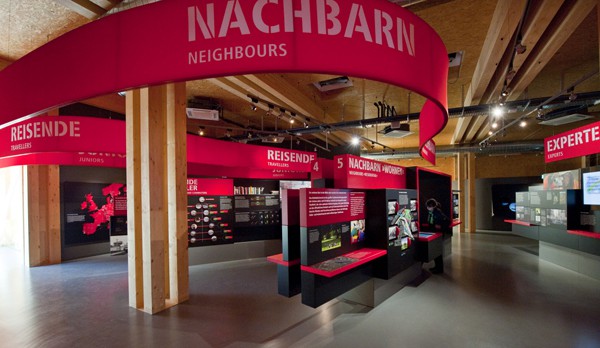

Aussstellungs-/Informationszentrum:
Zweigeschossiger Holz-Skelettbau (Länge: 36,35 m, Breite: 17 m) mit 1.084 m² Nutzfläche, teilweise in Elementbauweise errichtet
Außenhülle aus Polycarbonat-Holzkammerplatten
Favoritenstraße 49-53
Wien
2010
Bauwerke
Aussichtsturm und Inforaum
Bauherr
ÖBB-Infrastruktur Bau AG und Stadt Wien
1120
Wien
Vivenotgasse 10
www.hauptbahnhof-wien.at
Planer
RAHM architekten ZT-KG
1070
Wien
Stollgasse 8/5
office@RAHMarchitekten.at
+43 1 5265554
www.RAHMarchitekten.at
Ausführende Holzbaufirma
Graf-Holztechnik GmbH
3580
Horn
Industriestraße 1
graf.holz@wvnet.at
+43 298241210
+43 298241216060
www.graf-holztechnik.at
Statiker
RWT PLUS ZT GmbH, Ziviltechniker für Bauwesen
1010
Wien
Karlsplatz 2/6-7
office@rwt.at
+43 1 50498630
+43 1 504986320
www.rwt-plus.at
Primärkonstruktion

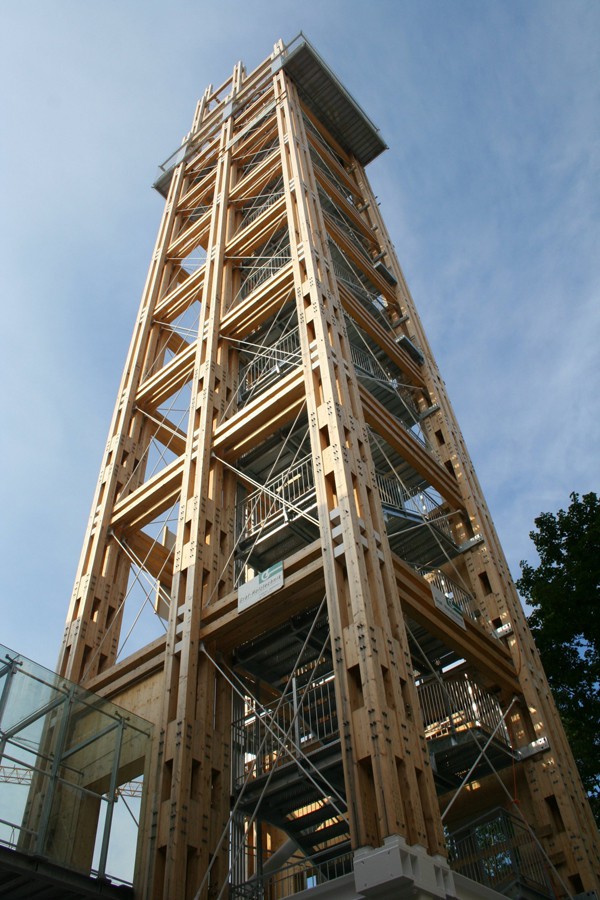

Turmanlage: Die Turmanlage ist auf einer 1 m dicken Stahlbetonplatte und zusätzlichen duktilen Pfählen gegründet. Die Basis des Turmes bildet eine 3,47 m hohe Stahlkonstruktion mit 6 Säulen. Darauf ist die Holzkonstruktion aufgesetzt, die als mehrschnittige Konstruktion konzipiert ist und aus 6 Stück jeweils 6-teiligen Stützen mit einem Einzelquerschnitt der Stäbe von 20,0 x 20,0 cm besteht.
Im Achsabstand von 550,0 cm bzw. zweimal 350,0 cm werden die Stützen horizontal mit ebenfalls mehrteiligen Querriegeln ausgefacht. Zugdiagonalen aus Stahl, die in den Knotenpunkten der Stützen und Riegel ansetzen und Brettsperrholzscheiben in den Ankreuzungsfeldern mit Durchgängen steifen den Turm zusätzlich aus. Die Summe der einzelnen Bauteile ergibt ein räumliches vertikales Fachwerk.
Turmanlage:
Als Verbindungsmittel wurden Stabdübelverbindungen (Durchmesser 16 mm) gewählt. Jeder Knoten ist jedoch zusätzlich mit einer Passbolzenverbindung gesichert, um die Klemmwirkung der Verbindung sicherzustellen.
Außenwandkonstruktion

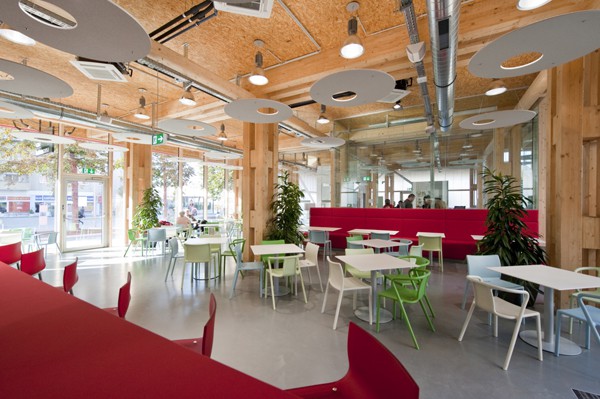

Informationszentrum:
Das Erdgeschoß der lnfobox ist rundum raumhoch verglast. Die transparenten Fassadenteile werden als einfache Pfosten-Riegel-Fassade ohne horizontale Deckleisten ausgeführt, die transluzenten Fassadenteile werden aus Polycarbon-Mehrkammerhohlplatten ausgebildet.
Trennwandkonstruktion
Informationszentrum:
Nicht tragende Innenwände sind Gipskartonständerwände, tragende Wände sind Massivholzwände (Brettsperrholz)
Deckenkonstruktion
Informationszentrum: Auf der Primärkonstruktion liegen Holzsandwichelemente, deren obere Decklage aus 22 mm OSB und deren untere Decklage aus 18,0 mm OSB besteht. Bei den Decken über EG und Dach sind die Rippen im Holzsandwich mit 24,0 cm dimensioniert.
Dachkonstruktion
Informationszentrum:
Das Dach besteht aus einer Holzsandwichkonstruktion, die auf den Primärträgern aufgelagert ist und mit einer PUR-Beschichtung beschichtet ist.
